Bin El Ouidane Vs Castelo do Bode

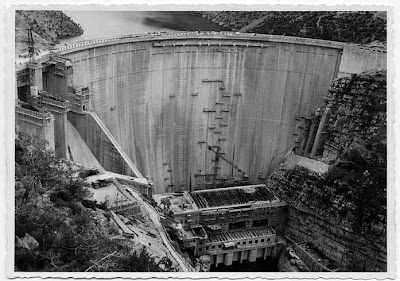

A barragem de Bin El Ouidane fica localizada em Marrocos ao longo do percurso do rio El Abid. Esta é uma barragem muito semelhante à barragem de Castelo do Bode, projectada pelo mesmo engenheiro André Coyne.


A construção da barragem foi iniciada no ano de 1948 e terminada no ano de 1953, sendo apenas 2 anos mais nova que a barragem de Castelo do Bode.
Em termos de dimensões esta barragem Marroquina apresenta 133 metros de altura, mais 18 metros que Castelo do Bode mas o seu coroamento têm uma extensão menor com apenas 290 metros face aos 402 metros de Castelo do Bode.


Exteriormente esta barragem é do tipo de arco de gravidade tal como Castelo do Bode, possui uma via de circulação automóvel sobre o seu coroamento, e a Central Hidroeléctrica no seu pé. Se os descarregadores de cheias, que estão localizados no corpo da barragem, estivessem próximo da margem esquerda, possivelmente muitas pessoas podiam confundir ambas as barragens, tais são as suas semelhanças.
A albufeira da barragem de Bin El Ouidane apesar de possuir um comprimento inferior em cerca de 60% face ao comprimento da albufeira de Castelo do Bode, possui um volume de armazenamento superior em cerca de 30% como consequência da maior largura.


Os descarregadores de cheias desta barragem Marroquina apresentam tal como Castelo do Bode, duas comportas do tipo controlado em trampolim. A maior diferença neste elemento, entre as duas barragens é a cota final do descarregador. Enquanto na barragem de Castelo do Bode o descarregador de cheias termina a uma cota muito próxima da água a jusante da barragem, na barragem Marroquina este termina a uma elevada altura face ao plano de água a jusante. A barragem de Bin El Ouidane apresenta um caudal máximo descarregado por estes elementos de 2500 m3/s face aos 4000 m3/s de Castelo do Bode.


A central hidroeléctrica da barragem Marroquina apresenta 3 grupos geradores tal como Castelo do Bode. O caudal máximo turbinado é de 150 m3/s um valor inferior aos 240 m3/s de Castelo do Bode. Apesar da maior altura da barragem de Bin El Ouidane, esta apresenta um valor de energia produzida média anual de 287 GWh, inferior ao 390 GWh de Castelo do Bode.
